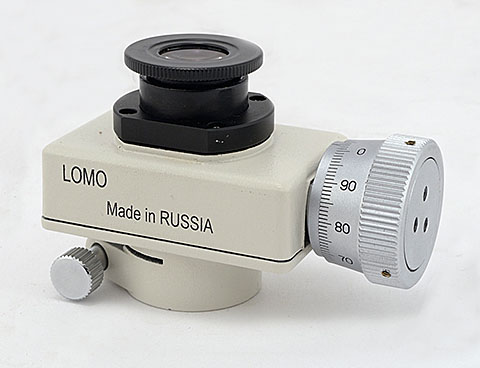

Описание универсального окулярного микрометра МОВ-1-16х:
В фокальной плоскости микрометра МОВ-1-16х расположены две плоскопараллельные пластинки. Принцип работы микрометра следующий. Неподвижная пластинка имеет миллиметровую шкалу с ценой деления 1 мм. Подвижная шкала снабжена перекрестием и индексом в виде двух рисок. Шкала и перекрестие с индексом нанесены на обращенных друг к другу поверхностях пластинок и видны в поле зрения одновременно. Неподвижная пластинка находиться в оправе, закрепленной в кожухе , подвижная пластинка установлена на ползуне. Перемещение ползуна осуществляется с помощью микрометренного винта , снабженного барабаном , шкала которого имеет цену деления 0.01 мм. Шаг микрометренного винта равен 1мм. Таким образом поворот барабана на одно деление соответствует перемещению перекрестия на 0.01 мм. Окуляр в оправе перемещается вдоль оси на ± 5 дптр. Микрометр МОВ-1-16х устанавливается на корпусе микроскопа и закрепляется с помощью хомутика винтом. На микрометр есть сертификат об утверждении средств измерений RU.C.27.022.A № 28674.
Таблица характеристик:
Увеличение окуляра, крат 16
Пределы изменения фокусировки окуляра, дптр 5
Пределы измерения, мм от 0 до 8
Поле зрения, мм 10.5
Цена деления неподвижной шкалы, мм 1
Цена деления шкалы барабана микрометрического винта, мм 0.01
